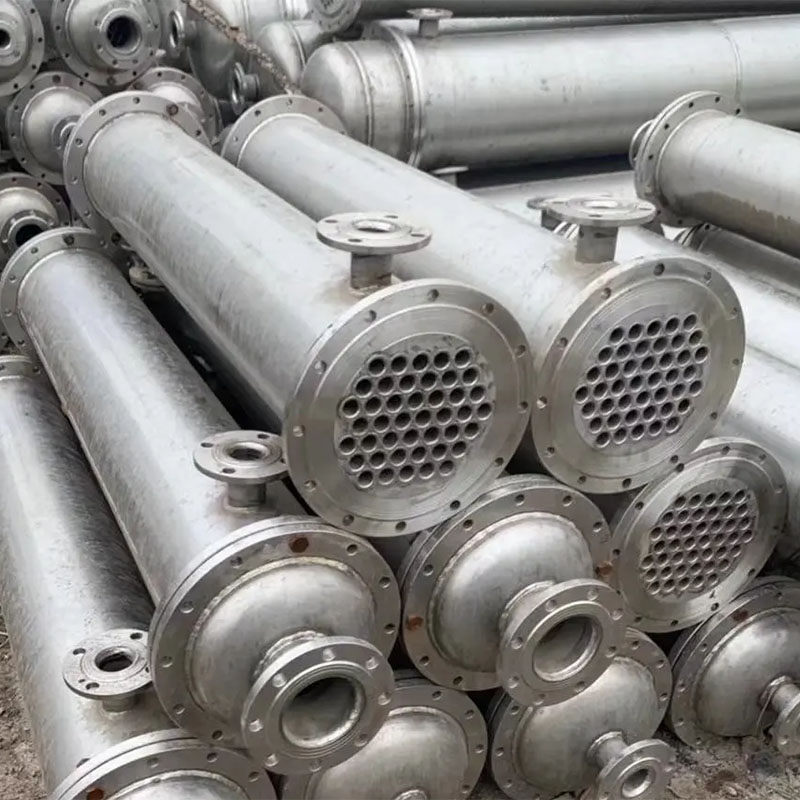

Apa karakteristik struktural dari penukar panas shell dan tabung vertikal?

Karakteristik struktural daripenukar panas shell dan tabung vertikaltercermin dalam desain jalur perpindahan panas ortogonal dari sisi tabung dan cairan sisi shell. Kapal tekanan silinder dibatasi oleh lembaran tabung untuk membentuk rongga isolasi dual-sedang. Array bundel tabung disusun dalam garis lurus ke arah gravitasi. Permukaan bergelombang dari baffle memandu cairan sisi shell untuk membentuk turbulensi untuk meningkatkan perpindahan panas konvektif. Struktur penyegelan kotak tabung dan koneksi flensa shell mengadopsi paking berbentuk baji asimetris untuk membentuk mekanisme penyegelan komposit preload aksial dan kendala radial.

Struktur kontak multi-titik dari bingkai dukungan tabung bundel tabungpenukar panas shell dan tabung vertikalmewujudkan distribusi tegangan yang seragam di bawah kondisi ekspansi termal dan mencegah keausan gerak mikro antara dinding tabung dan baffle. Kerucut pemandu di saluran masuk sisi shell mengurangi risiko erosi cairan dari baris pertama pipa melalui rekonstruksi bidang kecepatan. Kapasitas deformasi elastis dari bundel tabung berbentuk U mengkompensasi perbedaan dalam ekspansi material yang disebabkan oleh perbedaan suhu, dan sambungan ekspansi antara lembaran tabung dan cangkang menyerap tegangan termal sistem. Desain bundel tabung inti yang dapat dilepas dari penukar panas shell dan tabung vertikal memungkinkan seluruh modul untuk dipindahkan sepanjang sumbu vertikal, menyediakan ruang gerak linier untuk pembersihan mekanis sisi tabung.

Kesenjangan annular antarapenukar panas shell dan tabung vertikalKerang diisi dengan lapisan buffer gas inert untuk memblokir jalur kontaminasi silang saat medium bocor. Partisi kotak tabung mengoptimalkan rasio pembagian saluran aliran sesuai dengan perbedaan suhu rata -rata logaritmik untuk meningkatkan efisiensi transfer panas yang berlawanan. Kelengkungan dari baffle anti-dampak diverifikasi oleh dinamika fluida komputasi untuk secara efektif menghilangkan fenomena pemisahan lapisan batas dari cairan samping shell. Paradigma struktural ini menyederhanakan proses pembuangan media viskositas tinggi melalui karakteristik self-draining gravitasi, dan menggunakan perbedaan kepadatan untuk mencapai stratifikasi alami aliran dua fase gair-cair.
