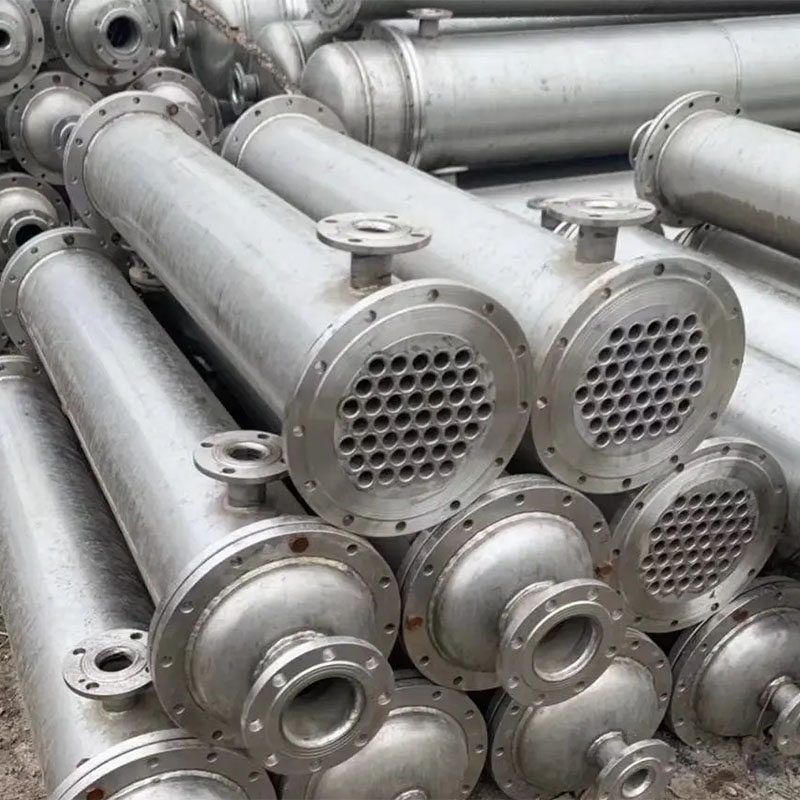

Shell Vertikal Dan Penukar Panas Tabung

Wuxi Hongdinghua Chemical Equipment Co., Ltd., sebagai produsen profesional Vertical Shell And Tube Heat Exchanger, telah bertahun-tahun bekerja sama dengan pelanggan dari industri perminyakan, kimia, farmasi, perlindungan lingkungan, dan metalurgi. Penukar panas adalah peralatan yang paling banyak digunakan di antara peralatan yang dipasok oleh Wuxi Hongdinghua Chemical Equipment Co., Ltd. Khusus untuk penukar panas shell and tube.

Shell and tube heat exchanger dapat diklasifikasikan ke dalam banyak nama yang berbeda sesuai dengan struktur internalnya, atau menurut mode aliran medium di dalam shell and tube heat exchanger, atau aplikasinya, seperti kondensor, pendingin, pemanas, preheater, reboiler, cold trap, multi tube pass condenser, U-tube heat exchanger, floating head heat exchanger, packing box heat exchanger, dll., dengan banyak nama.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. mengkategorikan begitu banyak penukar panas shell dan tube menurut posisi pemasangannya menggunakan istilah yang lebih intuitif dan mudah dipahami:

Penukar panas shell dan tube vertikal

Penukar panas shell dan tube horizontal

Struktur dasar dari semua penukar panas ini dengan nama yang berbeda hampir sama atau mirip strukturnya;

Struktur penukar panas shell and tube meliputi yang berikut:

Penukar panas cangkang dan tabung terutama terdiri dari kap mesin (penutup integral), lembaran tabung, tabung, cangkang, dan pelat baffle.

Biasanya, cangkangnya berbentuk silinder; Pipanya lurus atau berbentuk U. Untuk meningkatkan efisiensi perpindahan panas penukar panas, tabung berulir, tabung bersirip, dll juga dapat digunakan. Pola tata letak tabung meliputi segitiga sama sisi, bujur sangkar, bujur sangkar sudut, dan segitiga sudut.

Karakteristik dan aplikasi Penukar Panas Shell-Tube Vertikal:

Penukar panas selubung dan tabung vertikal terdiri dari selubung dan bundel tabung yang berisi banyak tabung, dan pertukaran panas antara fluida dingin dan panas dilakukan melalui dinding tabung. Sebagai peralatan penukar panas standar tradisional, penukar panas shell and tube banyak digunakan dalam industri kimia, penyulingan minyak, industri petrokimia, listrik, energi nuklir, dan perangkat industri lainnya, terutama pada penukar panas bersuhu tinggi dan bertekanan tinggi serta skala besar, yang menempati keunggulan absolut.

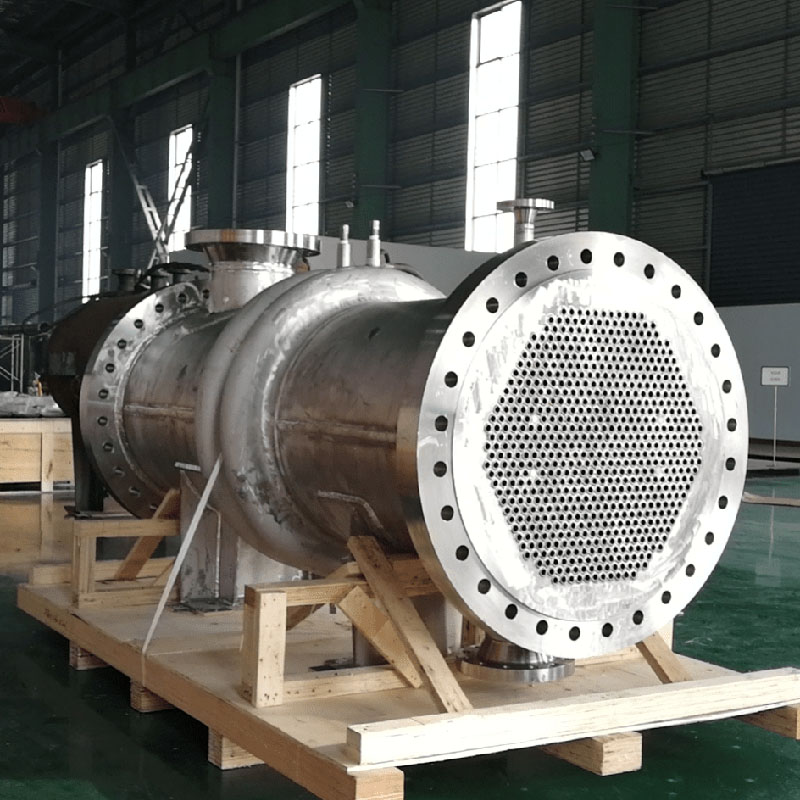

Detail Penukar Panas Shell-Tube Vertikal:

Biasanya, tekanan kerja penukar panas shell and tube vertikal dapat mencapai 4 MPa, dan suhu kerja di bawah 200 ℃. Dalam beberapa kasus, tekanan dan suhu yang lebih tinggi juga dapat dicapai. Umumnya diameter cangkang di bawah 1800 milimeter, dan panjang tabung di bawah 9 meter. Dalam beberapa kasus, ada juga tabung yang lebih besar atau lebih panjang.

Permukaan dinding bundel tabung tertutup di shell berfungsi sebagai permukaan perpindahan panas dari penukar panas antar dinding. Penukar panas shell dan tube vertikal memiliki struktur sederhana, biaya rendah, penampang aliran lebar, dan skala mudah dibersihkan; Namun, koefisien perpindahan panasnya rendah dan luas lantainya lebih kecil daripada tipe horizontal shell and tube heat exchanger. Itu dapat diproduksi dari berbagai bahan struktural (terutama bahan logam) dan dapat digunakan pada suhu dan tekanan tinggi, membuatnya paling banyak digunakan. Penukar panas Shell dan tabung Vertikal termasuk penukar panas air uap lembar tabung tetap vertikal, penukar panas air uap shell dan tabung vertikal dengan sambungan ekspansi, dan jenis lainnya. Parameter kontrol utama penukar panas shell and tube adalah area pemanasan, laju aliran air panas, kapasitas pertukaran panas, dan parameter media panas.

Saat merancang dan membuat penukar panas shell dan tube vertikal, berikan parameter dan data teknis berikut ke Wuxi Hongdinghua Chemical Equipment Co.,Ltd.

1. Jenis penukar panas: A: tipe tubular B: tipe U-tube C: tipe kepala mengambang

2. Area pertukaran panas: ______meter persegi (ã¡)

3. Tekanan kerja: Sisi tabung ______MPa Sisi cangkang ______MPa

4. Suhu kerja: sisi tabung ______â sisi cangkang ______â

5. Bahan:

sisi tabung A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Lainnya

Sisi cangkang A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Lainnya

6. Spesifikasi tabung pertukaran panas (diameter dan ketebalan dinding):

7. Jenis: A: Vertikal B: Horizontal

8. Sisi tabung: A: Jalur tabung tunggal £ B: Jalur tabung ganda£ C: Jalur empat jalur £ D: Jalur enam jalur £

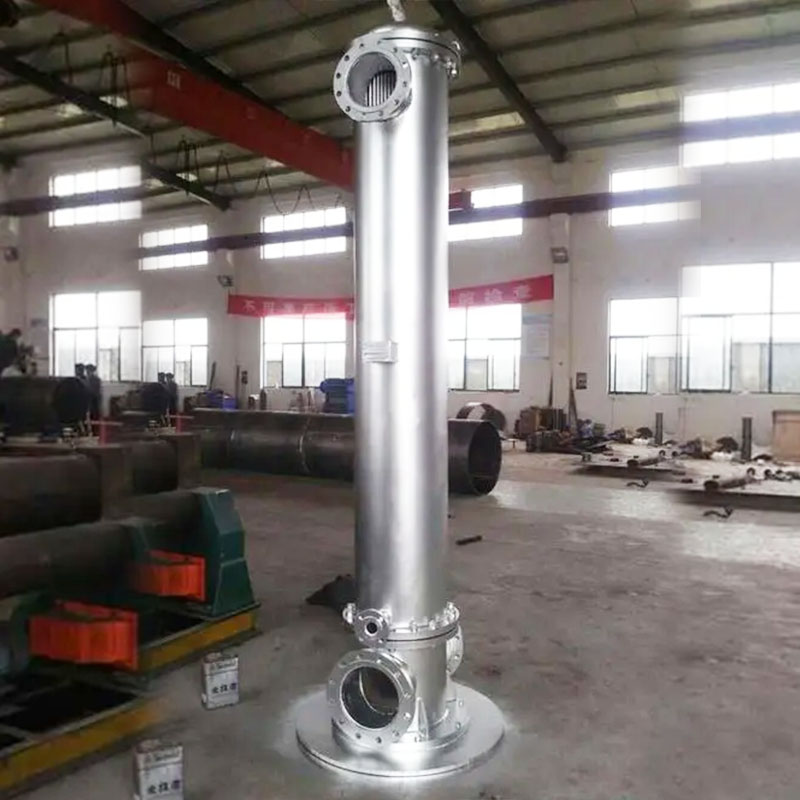

Penukar panas shell dan tube vertikal
