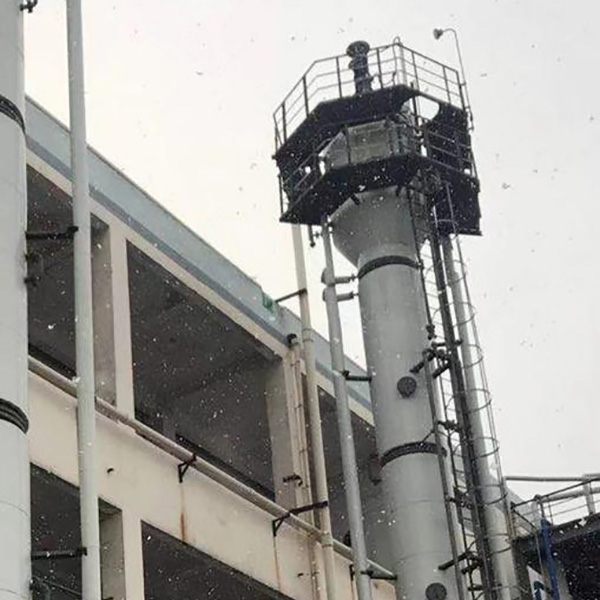

Kolom Atau Menara Ekstraksi Putar Industri

Wuxi Hongdinghua Chemical Equipment Co, Ltd sebagai produsen Kolom Atau Menara Ekstraksi Rotary Industri berkualitas tinggi profesional, Anda dapat yakin untuk membeli Kolom Atau Menara Ekstraksi Rotary Industri dari pabrik kami dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu. Wuxi Hongdinghua Chemical Equipment Co, Ltd.ï¼HDHï¼ juga merupakan produsen profesional desain dan produksi menara ekstraksi. Menara ekstraksi putar digunakan untuk memisahkan atau mensintesis cairan campuran kompleks.

Menara ekstraksi putar adalah peralatan ekstraksi presisi, dan Wuxi Hongdinghua memiliki pemahaman dan pengetahuan yang unik dalam desain dan pembuatan menara ekstraksi putar.

Karakteristik dan Aplikasi Rotary Extraction Tower

1. Lebih sedikit ruang lantai dan biaya perawatan yang rendah

2. Kapasitas pemrosesan tinggi, cocok untuk produksi berkelanjutan;

3. Efisiensi tinggi, Retensi pelarut rendah

Menara ekstraksi putar adalah peralatan pemisahan efektif yang memiliki aplikasi luas di berbagai bidang seperti bahan kimia murni, obat-obatan, dan pengolahan pencemaran lingkungan.

Rincian menara ekstraksi putar

Menara ekstraksi putar adalah peralatan ekstraksi jenis menara yang diaduk secara mekanis, yang terdiri dari tiga bagian: bagian klarifikasi atas, bagian pencampuran, dan bagian klarifikasi bawah. Bagian pencampuran berbentuk silinder, dan bagian dalamnya dibagi menjadi serangkaian ruang ekstraksi dengan penyekat cincin statis. Bagian tengah dari dua baffle cincin statis adalah piringan tetap yang berputar, yang berputar dengan poros pengaduk. Selama operasi, fase berat (fase organik) dan fase ringan (fase organik) masing-masing memasuki menara dari atas dan bawah, dan membentuk kontak arus balik di dalam menara. Di bawah pengadukan piringan putar tetap, fase terdispersi membentuk tetesan cairan, meningkatkan volume perpindahan massa. Setelah proses ekstraksi selesai, fasa ringan dan berat masing-masing mengalir keluar dari bagian atas dan bawah menara.

Di menara ekstraksi putar, ada beberapa cakram dengan ukuran dan jarak yang sama yang dihubungkan oleh poros berputar di tengah, disebut cakram putar, yang berputar secara seragam dengan rotasi poros. Disk yang berputar dipisahkan oleh disk melingkar dengan ukuran dan jarak yang sama yang dipasang di dinding menara, dan disebut disk tetap. Suatu larutan (dengan kerapatan lebih rendah) secara terus menerus memasuki menara dari bagian bawah, mengalir menuju bagian atas karena gaya apung, pecah dan terdispersi menjadi tetesan oleh aksi sentrifugal dari piringan putar yang berputar terus menerus, dan pelarut lain (dengan kerapatan lebih tinggi) terus menerus memasuki menara dari bagian atas, mengalir ke bawah di bawah gravitasi, dan mengisi seluruh menara. Tetesan terdispersi didispersikan dalam larutan kontinu, dan bersentuhan dengan pelarut melalui tetesan, Satu atau lebih komponen dalam larutan secara selektif dilarutkan dalam pelarut kontinu untuk perpindahan massa.

Jumlah disk yang berputar, jarak, dan struktur lain dari Rotary Extraction Tower dihitung berdasarkan faktor-faktor seperti spesifikasi bahan baku, tingkat pemisahan yang diperlukan, dan kemurnian.

Menara ekstraksi putar terdiri dari silinder vertikal dengan penyekat cincin stasioner horizontal. Penyekat cincin statis adalah pelat datar dengan bukaan tengah, dan penyekat cincin statis membagi silinder menjadi deretan ruang ekstraksi. Ada cincin bergerak di tengah ruang ekstraksi, dengan diameter sedikit lebih kecil dari diameter bukaan penyekat cincin statis. Sederet cincin bergerak dipasang sejajar dengan poros yang berputar, sehingga cincin dan poros bergerak dapat dipasang dengan nyaman di menara Ekstraksi Rotary. Bagian pencampuran berada di antara dua flensa di tengah, di mana sebagian besar proses perpindahan massa cairan cair selesai. Flensa atas tengah ke bagian pelat atas adalah bagian pemisahan atas, digunakan untuk mengklarifikasi cairan ringan; Bagian flensa tengah bawah ke flensa bawah adalah bagian pemisahan bawah yang digunakan untuk mengklarifikasi cairan berat. Pelat saringan pori besar dipasang di atas dan di bawah bagian pencampuran. Fase berat memasuki menara dari bawah pelat saringan, sedangkan fase ringan memasuki menara dari atas pelat saringan. Fungsi pelat ayakan adalah untuk mengurangi agitasi cairan dan meningkatkan efek pemisahan fasa pada bagian klarifikasi.

Seperti peralatan ekstraksi menara lainnya, selama operasi, fasa ringan dan berat masuk ke Menara Ekstraksi Berputar dari bagian bawah dan atas menara. Dua fase di menara bersentuhan dengan arus berlawanan, dan di bawah aksi cakram putar, fase terdispersi membentuk tetesan cairan kecil, meningkatkan area perpindahan massa antara dua cairan. Fase ringan dan berat yang menyelesaikan proses ekstraksi kemudian mengalir keluar masing-masing dari outlet cairan ringan dan outlet cairan berat.

Data teknis berikut penting untuk merancang menara ekstraksi putar

1. Kepadatan bahan baku, kepadatan ekstraktan;

2. Setelah mengetahui kapasitas pemrosesan (Jumlah), rasio bahan terhadap ekstraktan, diameter menara ekstraksi pelat Saringan dapat ditentukan;

3. Sudahkah Anda melakukan tes kecil atau status operasi tipe ketel saat ini? Tujuan utamanya adalah untuk mengetahui berapa banyak siklus ekstraksi yang diperlukan yang dapat memenuhi persyaratan proses, sehingga dapat ditentukan ketinggian bagian ekstraksi;

4. Waktu pelapisan material, yang dapat menghitung volume silinder bagian klarifikasi;

5. Apakah ada fenomena emulsifikasi? Jika demikian, outlet limbah harus dipertimbangkan dalam bagian berlapis;

6. Berapa nilai pH bahan dan karakteristiknya, membuatnya nyaman untuk memilih bahan peralatan (bahan yang tepat untuk membangun Menara Ekstraksi Pelat Saringanï¼;
